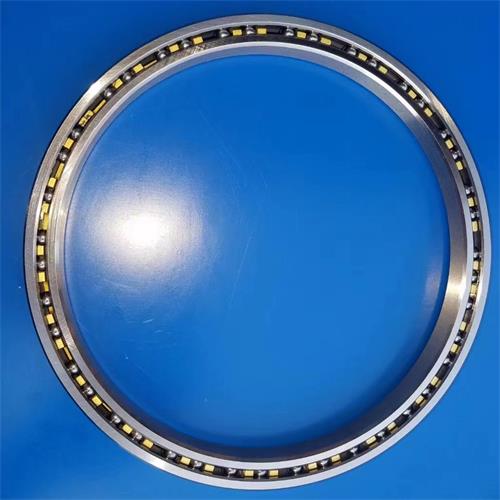

Rodamiento de robot de rodamiento de pared delgada KG160XPO
KG160XPO puede tratar con excesivo radiales y axiales cientos debido a su diagrama y asombroso materiales este rodamiento hace uso de contacto radial con un estable sección, que deja entrar para más alto distribución de la carga a lo largo de el entero pista de rodadura
peso leve
Baja fricción
Alta precisión
alto trabajo exactitud

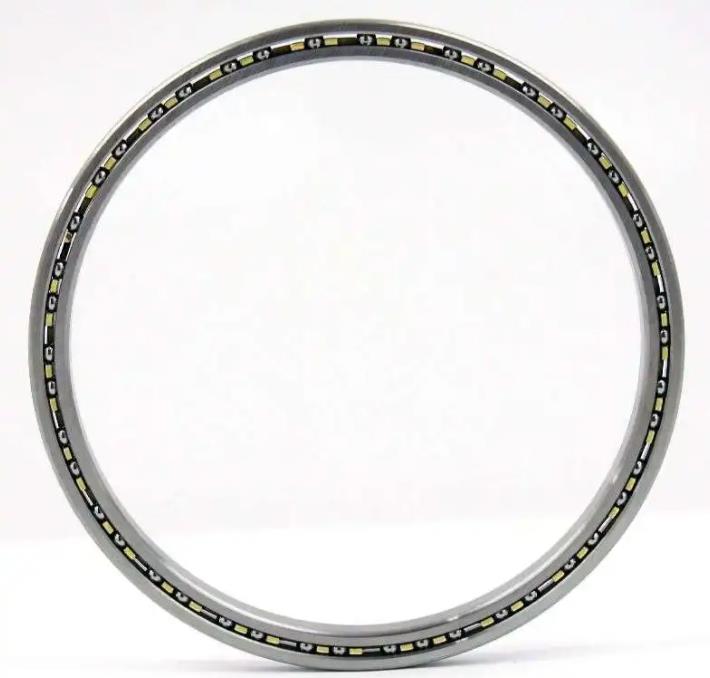

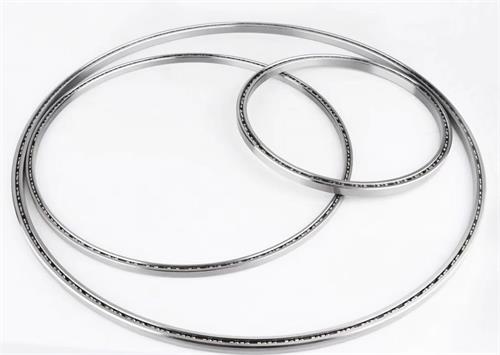

El rodamiento de sección delgada KG160XPO es un tipo de rodamiento de precisión que está diseñado para tener un área de sección transversal pequeña en relación con su diámetro interior. Este diseño permite que el rodamiento sea compacto y liviano, lo que lo hace ideal para aplicaciones con limitaciones de espacio o peso.
El rodamiento KG160XPO generalmente está hecho de materiales de alta calidad, como acero cromado o acero inoxidable, y presenta un diseño de ranura profunda con un máximo complemento de bola para una capacidad de carga óptima. Está construido con un separador delgado para proporcionar estabilidad y evitar el contacto entre bolas, lo que ayuda a reducir la fricción y el calor generado durante la operación.
Dimensiones
| d |
406.4 milímetro
|
Diámetro del agujero |
|---|---|---|
| D |
457.2 milímetro
|
Diámetro exterior |
| H |
25.4 milímetro
|
Sección transversal radial |
| B |
25.4 milímetro
|
Ancho |
| re 1 |
≈425.247 milímetro
|
Anillo interior del diámetro del hombro |
| D 1 |
≈438.353 milímetro
|
Anillo exterior del diámetro del hombro |
|
12.7 milímetro
|
Diámetro de la bola | |
|
2.032 milímetro
|
Radio máximo del filete del eje o de la carcasa |
Datos de cálculo
| Clasificación de carga dinámica, Kaydon, dirección radial | C K |
68.6 kN
|
|---|---|---|
| Capacidad de carga estática básica, dirección radial | C 0 |
124 kN
|
| Capacidad de carga estática básica, dirección axial | C 0a |
310 kN
|
| Capacidad de carga dinámica básica, momento | CM |
11.115 kN·m
|
| Capacidad de carga estática básica, momento | C0M |
26,8 kN·m
|
Masa
| Cojinete de masa |
≈5.58 kg
|
| Tipo (CPO/XPO/ARO) | IDENTIFICACIÓN | DE | ESPESOR |
| KG040 | 101.6 | 152.4 | 25.4 |
| KG042 | 107.95 | 158.75 | 25.4 |
| KG045 | 114.3 | 165.1 | 25.4 |
| KG047 | 120.65 | 171.45 | 25.4 |
| KG050 | 127 | 177.8 | 25.4 |
| KG055 | 139.7 | 190.5 | 25.4 |
| KG060 | 152.4 | 203.2 | 25.4 |
| KG065 | 165.1 | 215.9 | 25.4 |
| KG070 | 177.8 | 228.6 | 25.4 |
| KG075 | 190.5 | 241.3 | 25.4 |
| KG080 | 203.2 | 254 | 25.4 |
| KG090 | 228.6 | 279.4 | 25.4 |
| KG100 | 254 | 304.8 | 25.4 |
| KG110 | 279.4 | 330.2 | 25.4 |
| KG120 | 304.8 | 355.6 | 25.4 |
| KG140 | 355.6 | 406.4 | 25.4 |
| KG160 | 406.4 | 457.2 | 25.4 |
| KG180 | 457.2 | 508 | 25.4 |
| KG200 | 508 | 558.8 | 25.4 |
| KG250 | 635 | 685.8 | 25.4 |
| KG300 | 762 | 812.8 | 25.4 |
| KG350 | 889 | 939.8 | 25.4 |
| KG400 | 1016 | 1066.8 | 25.4 |
| Artículo (CPO/XPO/ARO) | identificación (mm) | DE (mm) | T(mm) |
| KC040 | 101.6 | 120.65 | 9.525 |
| KC042 | 107.95 | 127 | 9.525 |
| KC045 | 114.3 | 133.35 | 9.525 |
| KC047 | 120.65 | 139.7 | 9.525 |
| KC050 | 127 | 146.05 | 9.525 |
| KC055 | 139.7 | 158.75 | 9.525 |
| KC060 | 152.4 | 171.45 | 9.525 |
| KC065 | 165.1 | 184.15 | 9.525 |
| KC070 | 177.8 | 196.85 | 9.525 |
| KC075 | 190.5 | 209.55 | 9.525 |
| KC080 | 203.2 | 222.25 | 9.525 |
| KC090 | 228.6 | 247.65 | 9.525 |
| KC100 | 254 | 273.05 | 9.525 |
| KC110 | 279.4 | 298.45 | 9.525 |
| KC120 | 304.8 | 323.85 | 9.525 |
| KC140 | 355.6 | 374.65 | 9.525 |
| KC160 | 406.4 | 425.45 | 9.525 |
| KC180 | 457.2 | 476.25 | 9.525 |
| KC200 | 508 | 527.05 | 9.525 |
| KC250 | 635 | 654.05 | 9.525 |
| KC300 | 762 | 781.05 | 9.525 |
